点击图片查看原图
| 品名 | 货号 | 牌号 | |||
| 产地 | 镍含量 | 杂质含量 | |||
| 粒度 |
Hastelloy C-276
UNS N10276, W.Nr.2.4617, NiMo16Cr15W, NC17D
具有很多优异性能的耐蚀合金，对氧化性和中等还原性腐蚀有很好的抵抗能力。是仅有的几种能够耐潮湿氯气、次氯酸盐以及二氧化氯溶液腐蚀的材料。
具有优异的抗应力腐蚀开裂能力和好的耐局部腐蚀能力，在很多化工工艺介质中有满意的耐蚀特性，包括浸蚀很强的无机酸溶液、氯气和含氯化物的各种介质、干燥氯气、甲酸和醋酸、海水和盐水等

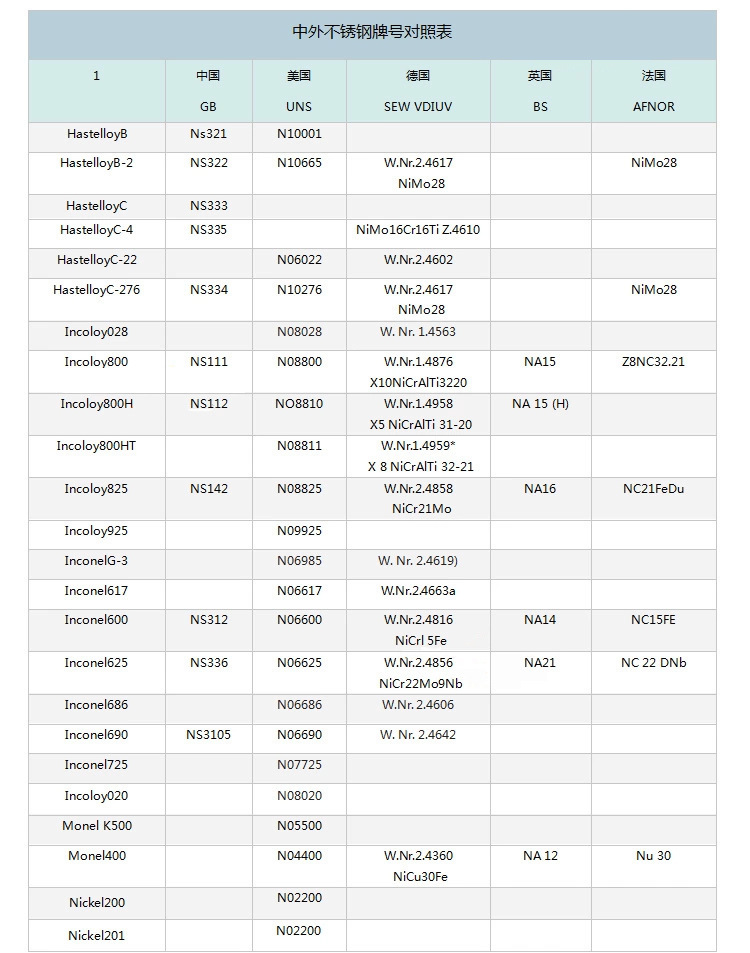

Hastelloy C-276相近牌号
美国：UNS N10276
德国：W.Nr.2.4617
Hastelloy C-276应用领域
核能工业、化学处理、污染防治
化工、石油工业中传输管道、蒸发器
乙酸和酸性产品的反应器
热交换器、反应釜
在酸性气体环境中作业的设备和元件
硫酸冷凝器
Hastelloy C-276供应规格
棒、带、管、板等协商供应
Hastelloy C-276物理数值
|
Θ/℃ |
热导率W/mk |
电阻μΩcm |
弹性模KN/mm2 |
|
20 |
10.6 |
125 |
208 |
|
100 |
12 |
127 |
204 |
|
300 |
15.4 |
129 |
195 |
|
500 |
17.1 |
129 |
182 |
|
600 |
20.7 |
128.5 |
175 |
|
700 |
22.6 |
128 |
168 |
|
800 |
24.3 |
126.5 |
160 |
|
900 |
26.2 |
126 |
151 |
|
1000 |
28 |
125.5 |
143 |
Hastelloy C-276执行标准
锻件/棒:ASTM B462,STM B564, ASTM B575
带/板:ASTM B575, ASTM B906
管件:ASTM B622, ASTM B829, ASTM B619,?
ASTM B775, ASTM B626
Hastelloy C-276化学成份Typical values(Weight %)
|
C |
Si |
S |
P |
Mn |
V |
|
≤0.01 |
≤0.08 |
≤0.001 |
≤0.015 |
≤1.0 |
0.1-0.3 |
|
Cr |
Ni |
Co |
Mo |
Fe |
W |
|
15.0-16.5 |
余 |
≤2.50 |
15.0-17.0 |
4.0-7.0 |
3.0-4.5 |
Hastelloy C-276力学性能（标准）
|
规格 |
θ/℃ |
σЬ/ MPa |
σ0.2/MPa |
δ5 /% |
|
管 |
20 |
≥727 |
≥313 |
≥70 |
|
板 |
20 |
≥741 |
≥347 |
≥67 |
|
棒 |
20 |
≥758 |
≥363 |
≥62 |
|
带 |
20 |
≥796 |
≥376 |
≥60 |
Hastelloy C-276物理性能
溶点：1325-1370 ℃
Hastelloy C-276热加工
1.热加工温度范围1200℃～950℃，冷却方式为水冷或快速空冷。
2.为保证好的防腐性能，热加工后应进行热处理，工件应直接加入已升温的热处理炉。
Hastelloy C-276冷加工
1.加工硬化率大于奥氏体不锈钢，因此需要对加工设备
进行挑选。工件应为固溶热处理态，并且在冷轧过程中应有中间退火。
2.若冷轧变形量大于15%，则需要对工件进行二次固溶处理。
Hastelloy C-276热处理
1.固溶处理温度范围是1100℃～1160℃。
2.冷却方式为水淬，厚度小于1.5mm的材料也可采用快速空冷。若采用空冷，则应在2分钟内从1000℃冷却至600℃。
3.在热处理过程中，必须保持工件清洁。
Hastelloy C-276机加工
此材料对硬化敏感，因此宜采用低切削速度和重进刀进行加工。
