点击图片查看原图
货号
牌号
产地
铝含量
杂质含量
粒度
品牌
规格
硬度
用途

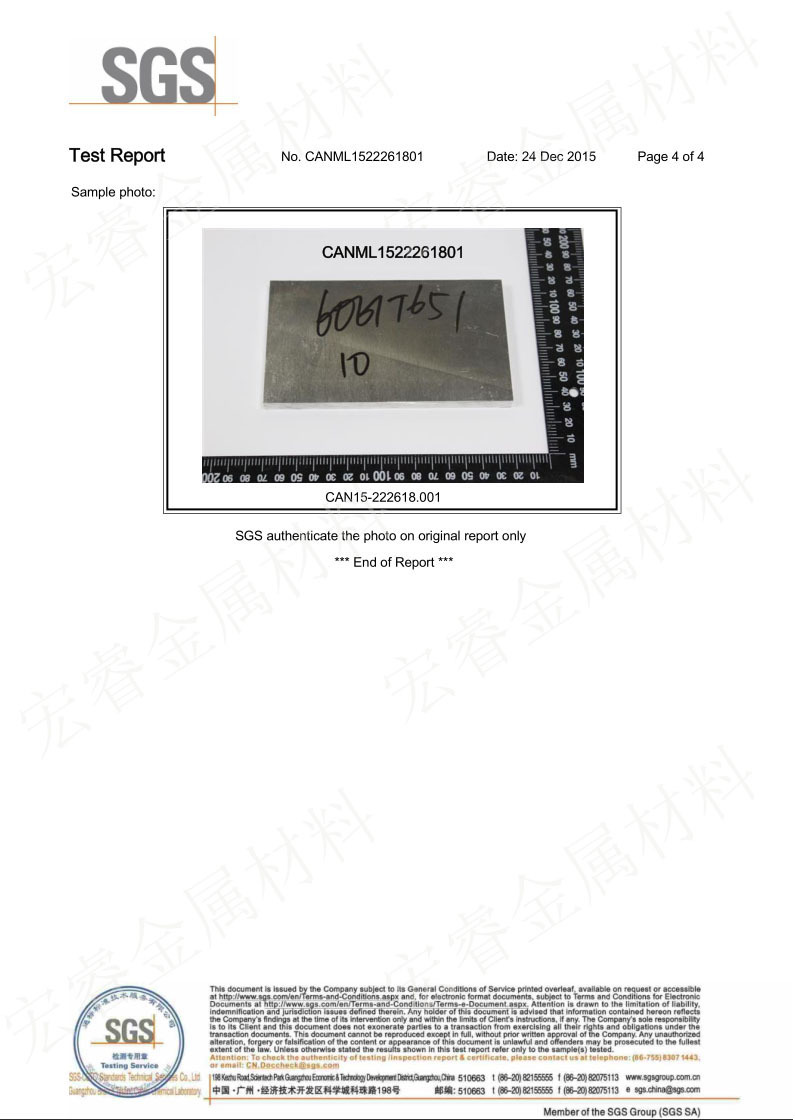

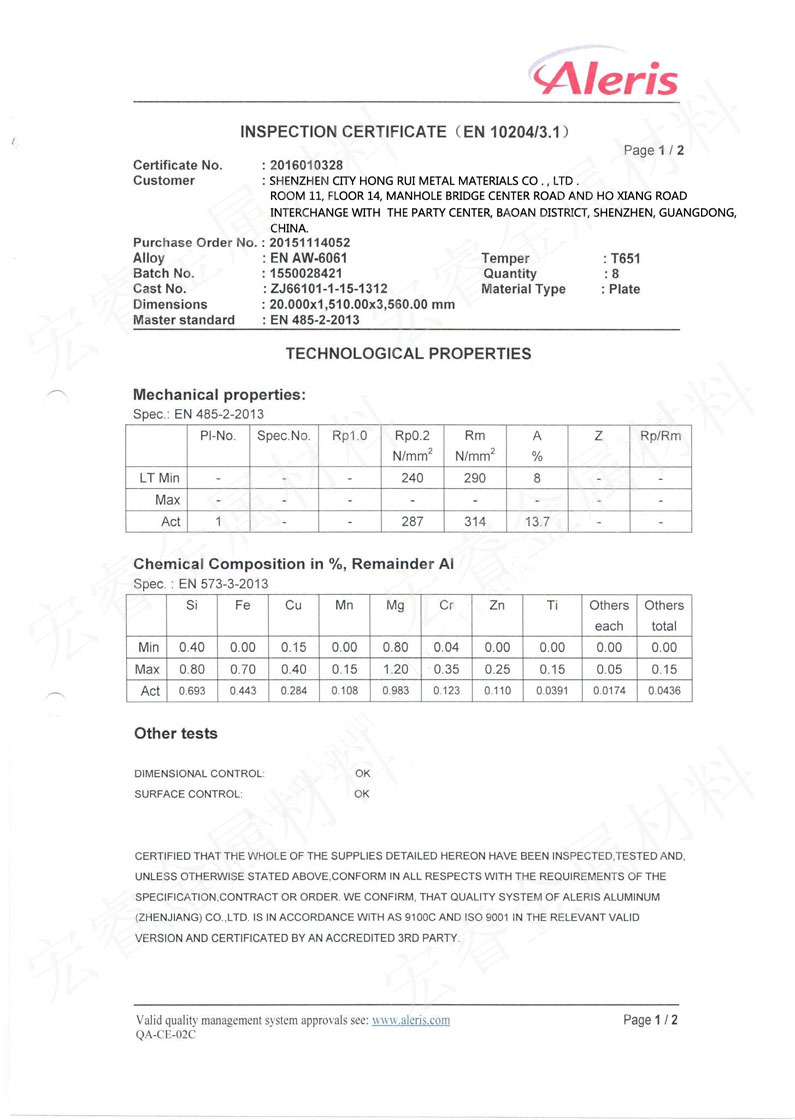

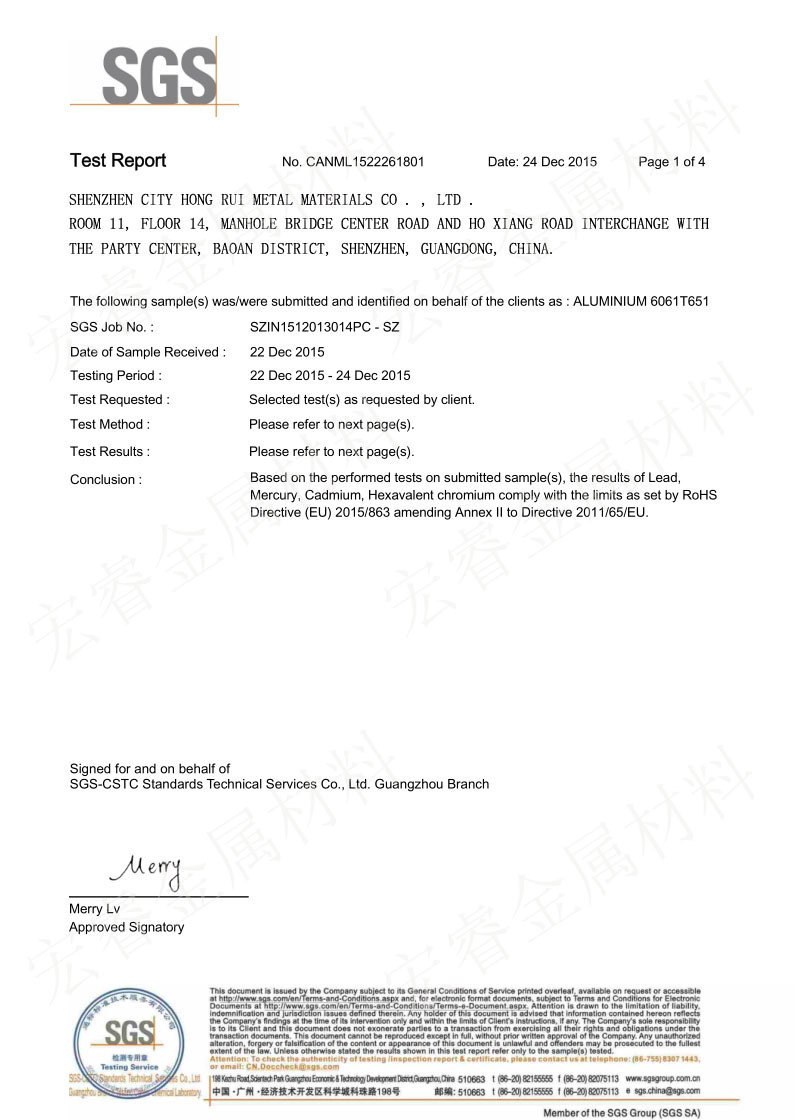

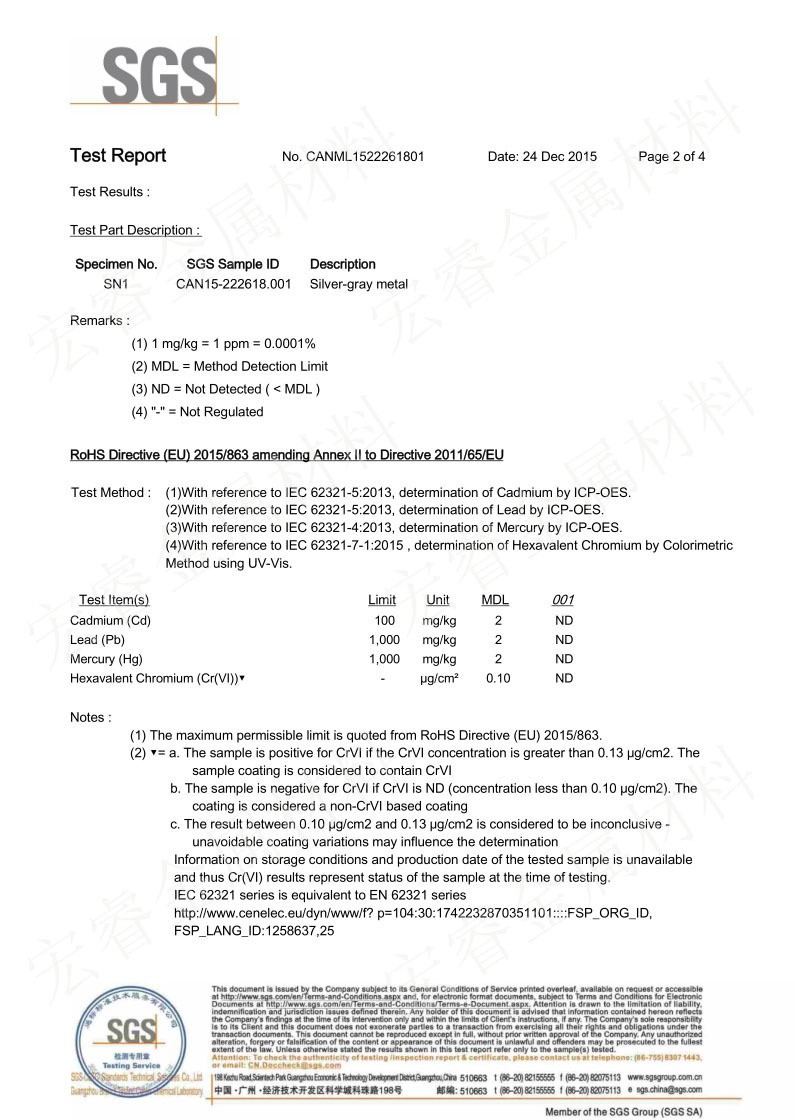

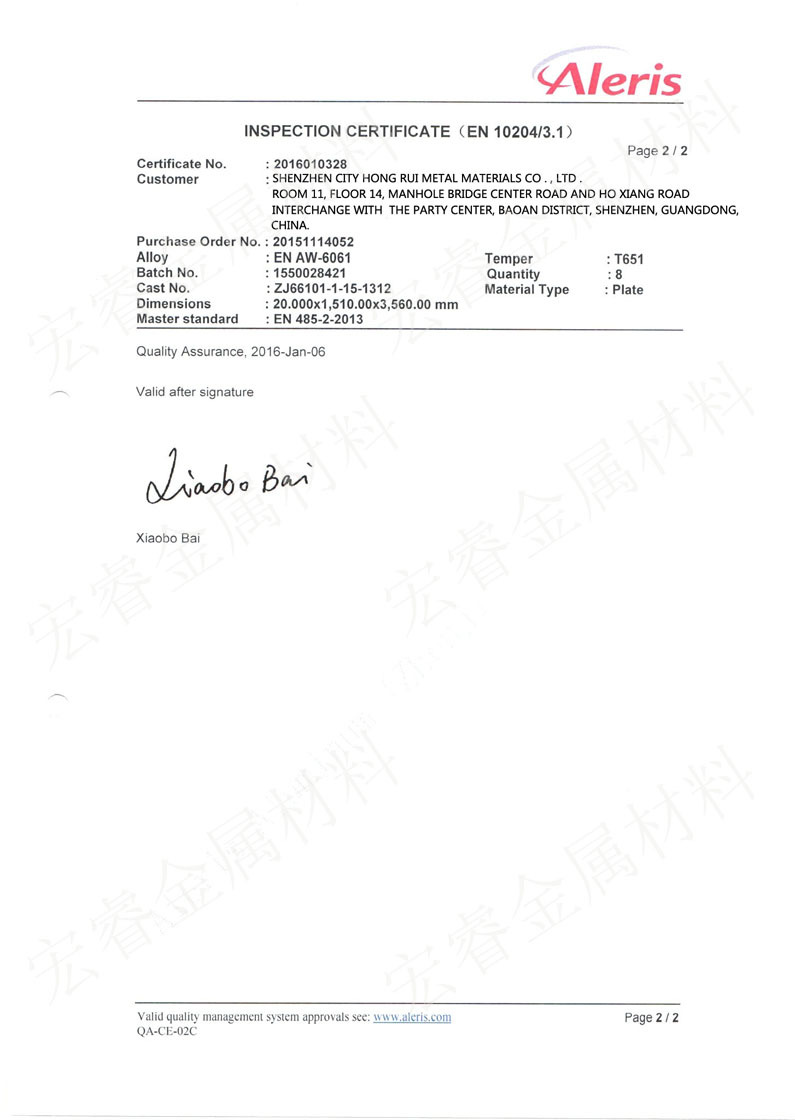

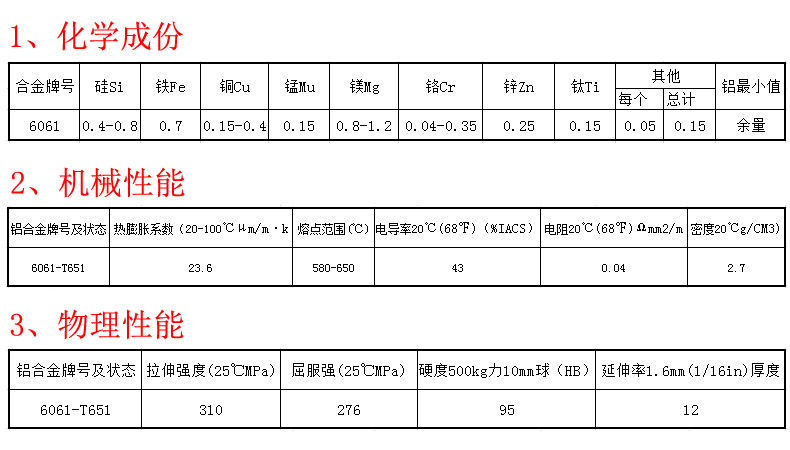

4、6061铝合金介绍
6061合金的主要合金元素为mg和si，是应用最为广泛的铝合金之一
机械加工
6061的T651状态比5系合金更易加工，用单点或轴金钢石刀具加工时显示其较好的加工性。
阳极氧化性
6061合金具有友谊的表面及阳极氧化特性，特别是该合金对硬质氧化反应极好。
应用
6061-T651在应用中代替了部分低碳钢，发挥了重量轻，坚硬，抗腐蚀，易加工的特点。主要用于：化学设备，海运设备，压力容器，储存罐,卡车海运和低温上的运用。普通的结构件，纸制和纺织杆，热交换器，风机叶片，压力容器等。
抗腐蚀性
6061合金具有高度抗腐蚀性的铝合金。该合金在空气中具有良好的抗腐蚀性，几乎不存在应用腐蚀断裂和片状剥落现象。6系跟5系合金暴露于高温中，抗腐蚀性也不会降低。
焊接性
6061合金焊接性良好，可用各种焊接方法焊接，在热影响区域，焊接会降低抗拉强度至165-200Mpa。可通过重新热处理部分恢复期性能，焊缝抗腐蚀性亦良好。
热处理工艺
1）快速退火：加热温度350-410℃随材料有效厚度的不同，保温时间在30-120min之间；空气或水冷。2）高温退火：加热温度300-500℃；成品厚≥6mm，保温时间为10-30min、＜6mm时，热透为止，空气冷。3）低温退火：加温热度150-250℃；保温时间为2-3h；空气或水冷。
