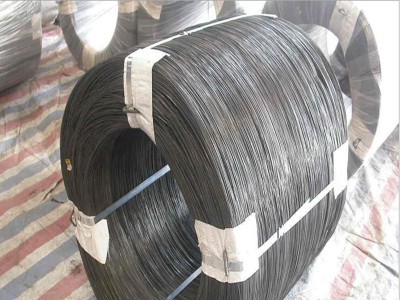

点击图片查看原图
| 产地 | 宝钢 | 是否进口 | 否 | 材质 | 60Si2Mn |
| 货号 | 2# | 产地/厂家 | 宝钢 | 加工工艺 | 冷轧，热轧 |
| 仓库所在城市 | 东莞 | 仓库 | 长安库 | 仓库地址 | 东莞市长安镇沙头社区 |
| 仓库电话 | 0769-81556506 | 质量等级 | 正品（受理质量异议） | 加工服务 | 粗加工（开平、分条等）,其他加工服务 |
| 配送服务 | 可配送到厂 | 货物销售类型 | 现货 | 用途 | 其他 |
| 产品表面描述 | 表面处理工艺：采用表面喷砂处理 | 规格 | Φ1.8,Φ2.0-2.8,Φ3.0-4.0,Φ4.1-4.8,Φ5.0*5.8,Φ6.0-6.8,Φ7.0-7.8,Φ8.0（mm） |
60Si2Mn弹簧钢
材料名称： 60Si2Mn
标准：GB/T 1222-1984
60Si2Mn弹簧钢特性及适用范围：
60Si2Mn弹簧钢是应用广泛的硅锰弹簧钢，强度、弹性和淬透性较55Si2Mn稍高。60Si2Mn弹簧钢适于铁道车辆、汽车拖拉机工业上制作承受较大负荷的扁形弹簧或线径在30mm以下的螺旋弹簧、也适于制作工作温度在250 ℃以下非腐蚀介质中的耐热弹簧以及承受交变负荷及在高应力下工作的大型重要卷制弹簧。
60Si2Mn弹簧钢化学成份：
碳 C ：0.56～0.6
硅 Si：1.50～2.00
锰 Mn：0.60～0.90
硫 S ：≤0.035
磷 P ：≤0.035
铬 Cr：≤0.35
镍 Ni：≤0.35
铜 Cu：≤0.25
60Si2Mn弹簧钢力学性能：
抗拉强度 σb (MPa)：≥1274(130)
屈服强度 σs (MPa)：≥1176(120)
伸长率 δ10 (％)：≥5
断面收缩率 ψ (％)：≥25
硬度 ：热轧,≤321HB;冷拉+热处理,≤321HB
60Si2Mn弹簧钢热处理规范及金相组织：
热处理规范：淬火870℃±20℃,油冷; 回火480℃±50℃(特殊需要时,±30℃)。
金相组织：回火屈氏体。
60Si2Mn弹簧钢交货状态：热轧钢材以热处理或不热处理状态交货，冷拉钢材以热处理状态交货。
