点击图片查看原图
| 是否进口 | 材质 | 产地/厂家 | |||
| 仓库所在城市 | 仓库 | 质量等级 | |||
| 加工服务 | 配送服务 | 货物销售类型 |

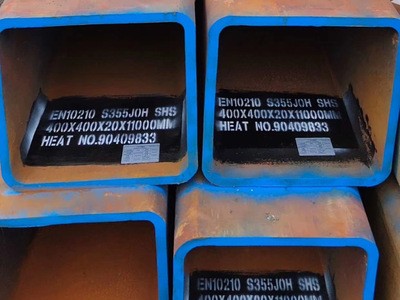

Q355D方管是中国常用的低合金。
中文名Q355D别 名Q355D无缝钢管C ：≤0.18；Si：≤0.50；Mn：≤1.70
简介
编辑1.Q355D为低合金钢
2.执行标准：GB/T1591-2008 《低合金高强度结构钢》
3Q355D钢材与Q355A、B、C钢相比而言。低温冲击功的试验温度低（-20℃最小27J）
4.机械性能好。含有害物质P，S量比Q345A、B、C要低。
5.市场价格比Q345A、B、C要高
定义
编辑Q355D为低合金
1 ：牌号表示方法
钢的牌号由代表屈服强度的汉语拼音字母，屈服强度数值，质量等级符号三个部分组成，例如：
Q355D。其中：
Q—钢的屈服强度的“屈”字汉语拼音首位字母；
355—屈服强度数值，单位MPa；
D—质量等级为D级（等级分为A,B,C,D,E）。
当需方需要钢板具有厚度方向性能时，则在上述规定的牌号后加上代表厚度方向（Z向）性能级别的符号，例如：Q355DZ15。
2 ：执行标准：GB/T1591（GB/T3274)。
3 ：化学成分：
碳C：≤0.18；
硅Si：≤0.50；
锰Mn：≤1.70；
P：≤0.030；
S：≤0.025；
Nb：≤0.07；
V：≤0.15；
钛Ti：≤0.20；
铬Cr：≤0.30；
镍Ni：≤0.50；
铜Cu：≤0.30；
N：≤0.012；
钼Mo：≤0.10；
Als：≥0.015。
国际比较
编辑Q355D是我国常用的低合金板材。和德国的S355J2，美国的ASTM A529MGr50 是同一级别，化学成份略有差异，机械性能相同。
在正火的交货条件下，和德国的S355J2G3是相同,甚至和S355J2G4在性能上几乎一样。可以替换使用。
规格尺寸
编辑焊接性能
编辑Q345D方管焊接需要先预热，因含碳量比较高。
1、预热的目的是为了防止冷裂纹的产生。冷裂纹与碳当量有直接关系。因而要分清该材料的碳当量，Q355A（以前的牌号叫16Mn）、Q355D的碳当量是一样的。Q355的碳当量0.3%不到，可以说焊接性还可以（一般说碳当量0.4%上以冷裂纹敏感性增大）。 所以Q355A通常情况下是不预热的。但是当板很厚时，由于冷却很快，还是要预热。曾经20#钢用J422（E4303）焊裂过。如果板厚在70mm以上，不预热风险很大。
2、顺便说一下，这个Q355D与平时我们常用的Q355A区别就在于杂质S、P更少，低温冲击性能更好。从焊接角度说，当母材杂质元素少了，对于控制焊接热裂纹是有好处的。
3、当然既然母材选择Q355D材料（比Q355A贵，且供货少），一般说都是有特殊用途，所以焊接材料不会随便选用，最好是按焊接材料说明书使用，如果焊条说明书说要对母材预热，那就预热。因为没有按厂家说明书使用焊接材料，焊缝性能会大打折扣的。
Q355钢比较
Q355钢比较
Q355A 含磷和硫都小于等于0.045%
Q355B 含磷和硫都小于等于0.040%
Q355C 含磷和硫都小于等于0.035%
Q355D 含磷和硫都小于等于0.030%
Q355E 含磷和硫都小于等于0.025%
而磷和硫杂质元素在钢中越多其冲击韧性就越差
Q355A - Q355B 20摄氏度时aKV不小于34
Q355C 0摄氏度时aKV不小于34
Q355D -20摄氏度时aKV不小于34
Q355E -40摄氏度时aKV不小于27
终其原因就是钢中的P和S杂质元素的减少才促使了低温下冲击韧性的提高.一个是Q355化学成分一个
