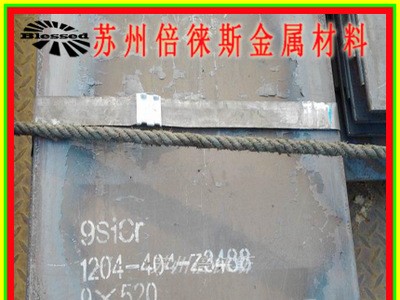

| 产地 | 国产 | 是否进口 | 否 | 品名 | 合工钢 |
| 货号 | 9SiCr | 材质 | 9SiCr | 产地/厂家 | 鞍钢 |
| 加工工艺 | 冷热轧 | 仓库所在城市 | 江苏 | 仓库 | 倍徕斯库 |
| 仓库地址 | 苏州工业园区 | 仓库电话 | 18912608965 | 品牌 | 倍徕斯 |
| 规格补充 | 齐全 | 质量等级 | 正品（受理质量异议） | 配送服务 | 可配送到厂 |
| 加工服务 | 无加工,定制样品,粗加工（开平、分条等）,其他加工服务 | 货物销售类型 | 现货 | 用途范围 | 汽车用,太阳能,金属制品,家用电器,精密电子,集装箱,机械制造,电梯,卫生洁具,轨道交通,压力容器,建筑装饰,核电,餐饮厨具,日用电器,食用机械,结构制管 |
| 产品表面描述 | 冷热轧 | 规格 | 1.5-3.0mm,3.5-12mm（mm） | 计重方式 | 过磅理算 |
【规格较多，在此不一一列出。】
【由于市场行情变化大，产品价格信息与实际不符，价格以实际规格当日咨询为准！】
1.由于市场行情变化大，在确定订购前，报价在当天有效。
2.在收到货物后，出现少货，运输过程中造成的损失，公司给予补偿。
3.公司提供的每一件材料均可提供质量证明书。
9SiCr钢是低合金刃具用钢，但也常常制作冷作模具零件，效果很好。它比铬钢（Cr2或9Cr2）有更高的淬透性和淬硬性并且有较高的回火稳定性。适合分级淬火或等温淬火。该钢最早引自前苏联的9XC，过去曾称作9CrSi钢。成分和性能与9XC完全一样。在我国已有很长的应用历史。外国同类钢号仅有德国的90CrSi5瑞典的2092和SR1855，DF-1。其他国家未见有相似钢号。该钢可作多种形状复杂，变形要求小的冷作模具零件。
高碳合金工具钢，韧性较好，具有较好的回火稳定性，热处理时变形小。该钢中碳化物分布均匀，不易析出碳化物网，并易于正火消除，通过正火可以消除网状以及粗片碳化物组织。但是抗压强度和耐磨性不足，加工性较差。该钢的表面残余含碳量为0.6%—0.7%的脱碳层时，由于碳化物的减少使得表面层的过热敏感性增大。经正常加热淬火以后表面硬度仍可以达到60—62HRC，但其抗弯强度却下降40%—50%。表面层晶粒度达到7级，心部为10级。 该钢锻造性能良好，由于易脱碳，需要在中性气氛或者保护气氛炉中加热。施以锻热调质处理，可以获得细密的回火索氏体组织，简化工艺，省时节电，既有良好的切削加工性能，又有理想的余热处理组织。
1 该钢用作冲制料厚≥3mm的冲裁模具中形状复杂的凸模 凹模 镶块,做凸模时建议硬度58—62HRC，做凹模是建议60—64HRC。
2批量软料中厚板冲裁模常用9SiCr等钢。
3 用于滚丝模好，经超细化预处理后，服役期寿命提高一倍，
4 该钢制M50×2搓丝板采用锻热调质预处理索氏体组织与淬火马氏体比较接近，加之“薄壳淬火”，寿命提高2—3倍。
5 载荷轻或者小批量生产用冷镦模
6 该钢用于较精密复杂的模具。
7 该钢用于下料模，冲头，压花模。
8 用于高强度的冷作模具钢。
9 用于铝件冷挤压模，做凸模时建议硬度为60—62HRC。
10 齿轮冲模，剪刀以及冷轧锟。
11 是各种冲剪工具精压膜，冷镦模的基本材料。
12 适用用耐磨性高切削不剧烈且变形小刀具，如板牙 丝锥 钻头 铰刀 齿轮铣刀 拉刀等。
13 经深冷处理的凸模, 其使用寿命从常规热处理的0.5万件提高到1.5万件。
14 该钢可用于顶出杆等。
15 主要用于制造尺寸较大、形状较复杂和精度较高的塑料模。
16 9SiCr钢20mm×60mm×1050mm剪刀片, 经等温淬火+回火后, 硬度57 ~60HRC, 通过冷校直以及夹具夹紧回火, 可使弯曲变形量控制在≤0.35mm
苏州倍徕斯金属材料制品有限公司
联系人：许志武
手机：18862127231
座机：0512-68297075
邮箱：jsblessed@163.com
地址：江苏省苏州市工业园区唯和路93号A栋
